皮带改向滚筒型号的分析与设计

更新时间:2020-05-24 20:19:30 |阅读:|来源:沧州龙星输送机械|作者:admin

本篇文章518字,读完约1分钟

       皮带输送机是输送松散物料的主要输送设备,因其输送能力大、结构简单、投资成本相对较低、维护方便,被广泛应用于食品、港口、建材等行业。

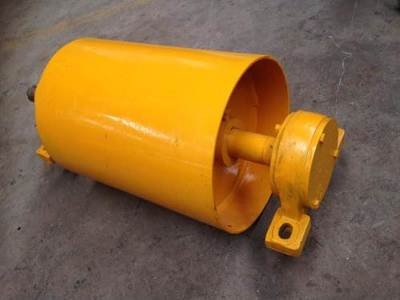

皮带改向滚筒型号

     为了保证滚筒的强度、刚度和结构要求,对皮带改向滚筒型号进行优化设计分析。改进后的变向辊,无论在什么工况下,辊轴、轴承和轴承座都能同心工作,降低了转动阻力,降低了材料消耗和制造成本,保持了良好的运行性能和较高的安全性和可靠性。

  1.皮带改向滚筒型号的结构设计

  轴承内置在轮毂和轴之间,因此轴不会随气缸的整个缸体一起旋转。可以实现if高表面改向到气缸的设定功能,同时轴是固定的,这对整个气缸的定位和强度应力显示了更大的优势。

    2受力分析及优化设计

    皮带改向滚筒型号的应力是由传送带上的张力施加的压力p和摩擦力Ff,    从上述滚筒的应力分析可以看出,筒皮中点和靠近轮毂幅板处的应力比较大。从现场使用的角度和经验来看,确保靠近幅板处的筒皮的强度就足够了。根据现场实际情况选择模型并确定参数,然后利用有限元分析软件对滚筒的实际应用进行模拟。

  新型改向滚筒突破了带外传动轴承的变向辊结构,使结构设计简单合理。同时,它在带式输送机生产和现场应用中更加简单方便,为增产、现场安装和应用测试等操作提供了极大的空间和方便。
